Siklu EH-8010 FX

E-Band Richtfunksystem mit 10 Gbit/s Übertragungsbandbreite

Siklu-EH8010

*Neu im Portfolio*

Die Etherhaul 8010FX von Siklu ist bietet eine Übertragungsbandbreite von 10 Gbit/s Full-Duplex. Das Richtfunksystem arbeitet im 80 GHz Band (E-Band) mit einer Kanalbandbreite von 2000 MHz.

Es eignet sich für Funkverbindungen bis zu einer Entfernung von maximal 3 km. Es ist das ideale Produkt für eine Glasfaseralternative oder Redundanzverbindung.

Leistungsmerkmale

Richtfunk-Features

  • E-Band (80 GHz) FDD
  • Übertragungsbandbreite: 10 Gbit/s
  • Kanalbandbreite: 2000 MHz
  • Sendeleistung: +18 dBm (BPSK), +14 dBm (QAM 128)
  • Adaptive Modulation: BPSK, QPSK, QAM16, QAM32, QAM64, QAM128
  • AES ( 128 / 256 Bit)

Antennen-Optionen

  • 16 cm / 38 dBi / 2° ( 3dB – Sendekeule)
  • 30 cm / 48 dBi / 0,9° ( 3dB – Sendekeule)
  • 60 cm / 50 dBi / 0,5° ( 3dB – Sendekeule)

Carrier Ethernet Features

  • Transparent Bridge (IEEE 802.1d)
  • VLAN-Bridge (802.1Q)
  • Provider-Bridge (Q-in-Q 802.1ad)
  • Flow Control. IEEE 802.3 Ethernet “pause”, “resume”
  • IPv4, IPv6
  • SyncE (G.8261)

Benutzerschnittstellen

  • ETH1: 100 BaseT / 1000Base-TX (RJ 45) – PoE
  • ETH2 (Combo-Port):
    • 1 x 10G Base-X (SFP+) Port
    • 1 x 1G/2,5G/5G/10G Base-T Port
  • AUX: DC für RSSI, USB

Management

  • In / Outband-Management
  • Web GUI (HTTPS) / CLI
  • SNMP v2/3, TACACS+, Radius
  • FTP, SFTP, TFTP
  • SSH V2.0
  • Link Layer Discovery Protocol (LLDP)
  • RMON

Elektrische und Mechanische Daten

  • Arbeitstemperatur : -10 °C bis + 65°C
  • Betriebsspannung: – 48 V DC, PoE++ (Eth1)
  • Eingangsspannung: -42 V bis – 57 V DC
  • Leistungsaufnahme: 50 W
  • Abmessungen: 233 mm (Höhe) x 206 mm (Breite) x 141 mm (Tiefe)
  • Antennendurchmesser/ Tiefe: 320/130mm, 650/370mm
  • Gewicht: 4,1 kg (16cm Antenne), 4,4 kg (30 cm Antenne), 10,9 kg (60 cm Antenne)
  • IP67

Reichweite

Modulationsstufen

Haben Sie eine Frage zum Produkt ?

Wünschen Sie weitere Informationen?

+49 2051 – 60 90 790

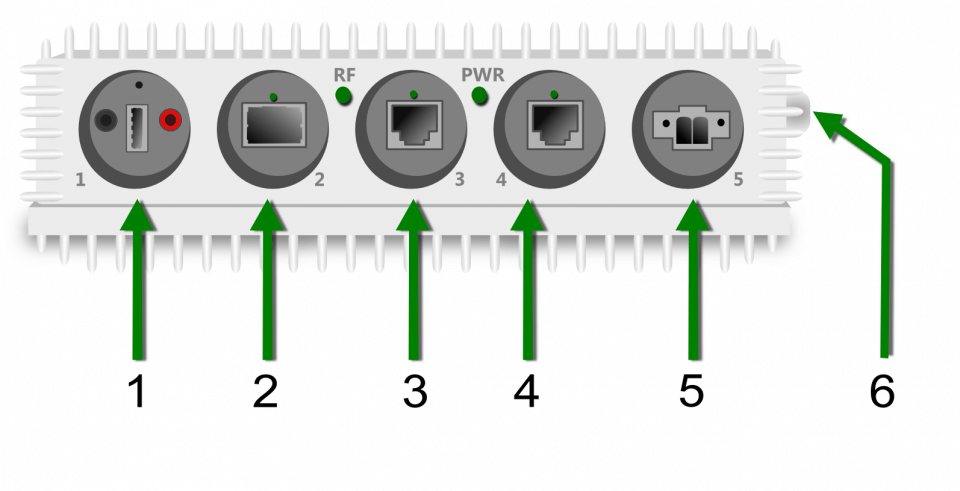

Schnittstellen

EH-8010-FX-Schnittstellen
  1. DC-RSSI, USB
  2. ETH2 – SFP (10G BaseX, SFP+ Port)
  3. ETH2 – RJ-45 (10G BaseT)
  4. ETH1 – 1000 BaseT (RJ-45, PoE)
  5. DC- Stromversorgung

Video

Installations Video

  • Englisch
  • Youtube-Video
  • 12:41 min

Webinar - Produkt Präsentation (12.07.2018)

  • Englisch
  • Youtube-Video
  • 44:46 min

Datenblätter

  • Englisch
  • PDF
  • 0,7 MB
  • Englisch
  • PDF
  • 0,7 MB

Software

  • Englisch
  • ZIP
  • 17,6 MB
