Internet für 13 Schulen im Kreis Ahrweiler
Schnelle Hilfe durch Richtfunk statt langes Warten auf Glasfaser
Wenn Schulen schnelles Internet brauchen, aber keine Glasfaserleitungen im Boden liegen, ist Richtfunk die ideale Lösung.
Man kann es sich wie eine „unsichtbare Glasfaserleitung“ durch die Luft vorstellen.
Über kleine Antennen auf den Dächern werden riesige Datenmengen mit Lichtgeschwindigkeit von Punkt zu Punkt übertragen – sicher, stabil und ohne dass eine einzige Straße aufgegraben werden muss.

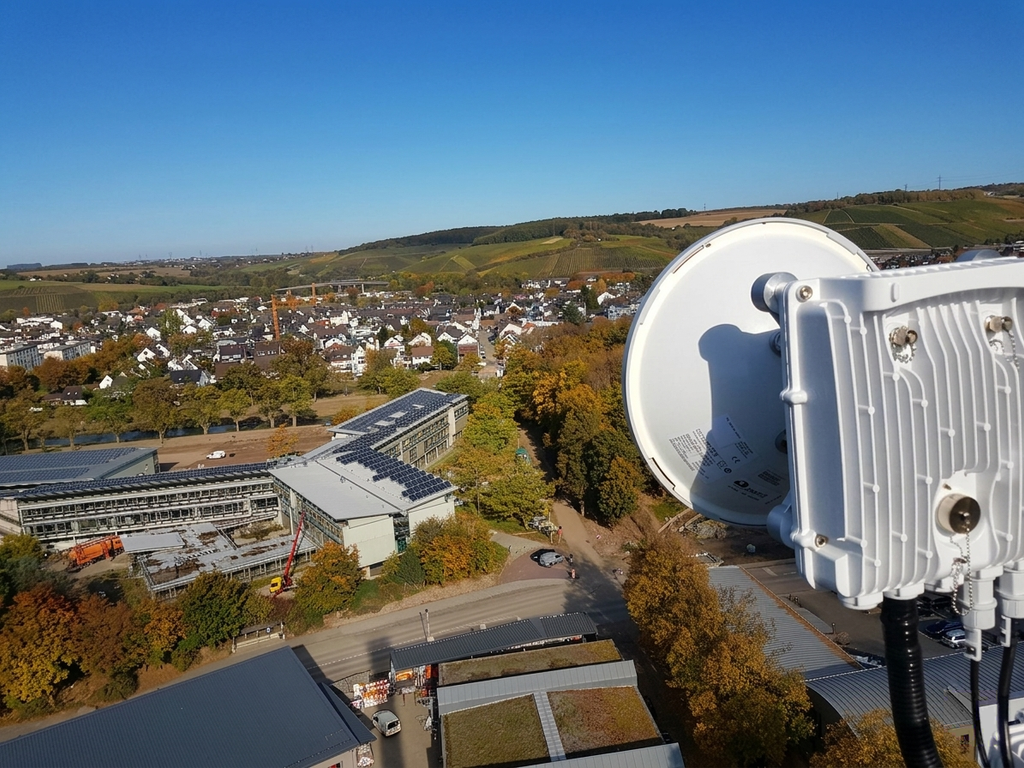

Internetanbindung von 11 Schulen im Kreis Ahrweiler mit Aviat WTM-4000
Zeitdruck und Katastrophenhilfe
Der Kreis Ahrweiler stand als Schulträger vor einer gewaltigen Aufgabe:
13 Schulen mussten für modernes Lernen digitalisiert werden.
Die Corona-Pandemie machte schnelles Internet zur Pflicht, doch herkömmliche Breitbandanschlüsse waren nicht verfügbar.
Mitten in der Planung schlug die Flutkatastrophe im Juli 2021 zu.
Infrastrukturen wurden vernichtet, Schulstandorte mussten kurzfristig verlegt werden.
Für den Kreis war klar:
Wir brauchen keine Lösung, die Jahre dauert, sondern eine, die jetzt funktioniert und flexibel auf die neue Situation reagiert.
Das Ergebnis: 13 Schulen in Rekordzeit am Netz
Trotz der erschwerten Bedingungen durch die Flut haben wir das Projekt erfolgreich umgesetzt:
- ✔ Volle Vernetzung: 13 Schulen sind über ein intelligentes Richtfunk-Netz (Cluster) miteinander verbunden.
- ✔ Enorme Bandbreite: Je nach Schulgröße fließen Daten mit 1 bis 10 GBit/s – das ist Highspeed-Niveau.
- ✔ Sicher & Stabil: Durch den Einsatz der Aviat WTM-4800 Plattform und zusätzlichen Backup-Systemen (Multiband) bleibt die Verbindung selbst bei extremem Starkregen zu 99,995 % stabil.
- ✔ Finanzierung gesichert: Die gesamte Hardware wurde so gewählt, dass sie voll über den DigitalPakt Schule förderfähig war.
Sorgenfreie IT für Schule und Träger
Was bedeutet das konkret für den Alltag im Kreis Ahrweiler?
- ✔ Kein Baustopp-Frust: Während andere noch auf den Glasfaserausbau warten, surfen diese Schulen bereits mit Lichtgeschwindigkeit.
- ✔ Alles aus einer Hand: Von der Machbarkeitsstudie über die Bürokratie mit der Bundesnetzagentur bis hin zur Montage auf Funktürmen haben wir dem Kunden die gesamte Komplexität abgenommen.
- ✔ Krisensicherheit: Sollte es an einem Standort Probleme geben, greift unser Entstörungsdienst sofort. Der Kreis muss sich nicht um die Technik kümmern, sondern kann sich auf die Bildung konzentrieren.
- ✔ Zukunftssicher: Die Verschlüsselung (AES) schützt alle Daten, und die Kapazitäten können jederzeit erweitert werden, wenn die Schülerzahlen wachsen.
Projekt-Highlights auf einen Blick:
- Standort: Kreis Ahrweiler, Deutschland
- Technik: Aviat WTM-4800 (80 GHz E-Band) mit 18 GHz Backup
- Besonderheit: Komplette Umplanung nach der Flutkatastrophe 2021
- Leistung: 10 Richtfunklinks mit bis zu 10 GBit/s Kapazität
Daniel Weber
Vertriebsleiter
Haben Sie ein ähnliches Projekt?
Wir machen die Vernetzung Ihrer Bildungseinrichtung einfach. Von der ersten Funkfeldberechnung bis zum fertigen WLAN-Access-Point in der Klasse.
Wir realisieren leistungsstarke Richtfunk-Lösungen im gesamten Kreis Ahrweiler sowie entlang der Rheinschiene, unter anderem in Adenau, Linz am Rhein, Bad Neuenahr-Ahrweiler, Sinzig, Remagen, Bad Breisig, Grafschaft und Altenahr.
Kontaktieren Sie uns für hochverfügbare 10 GBit/s Datenanbindungen und krisensichere Standortvernetzungen in der gesamten Region zwischen Eifel und Rheinland.
Hardware & Technologie: Maximale Sicherheit, minimale Kosten
Einfach erklärt: Die Technik dahinter
Wir setzen auf die hochmoderne Aviat WTM-4800 Plattform.
Das ist ein kompaktes System, das komplett im Außenbereich montiert wird.
Es arbeitet im sogenannten E-Band – einer exklusiv für Sie reservierten „Datenautobahn“ in der Luft.
Dadurch erreichen wir extrem schnelle Geschwindigkeiten von bis zu 10 GBit/s, die genauso leistungsstark sind wie ein herkömmlicher Glasfaseranschluss.
Für den Kreis Ahrweiler war Ausfallsicherheit das oberste Gebot.
Besonders bei Entfernungen über 3 km könnten starker Regen oder Gewitter das Signal theoretisch beeinflussen.
Um das zu verhindern, nutzen wir ein intelligentes Doppel-System (Multiband):
- Hauptweg: Blitzschnelle 10 GBit/s für den Normalbetrieb.
- Sicherheitsweg: Ein automatischer 18 GHz Backup-Link, der selbst bei schlimmstem Unwetter garantiert, dass der Schulbetrieb mit mindestens 500 MBit/s weiterläuft.
Das Ergebnis ist eine Hochverfügbarkeit von 99,995 %. Das bedeutet:
Ihr Internet funktioniert praktisch immer. Zudem ist die gesamte Übertragung durch eine militärische AES-Verschlüsselung geschützt.
Ihre Daten sind im Funkkanal absolut sicher vor Zugriffen von außen.
Ein großer Vorteil für Ihr Budget: Wir verwenden spezielle Kombinations-Antennen.
Obwohl zwei Systeme parallel arbeiten, benötigen wir nur den Platz einer einzigen Antenne.
Bildergalerie zum Projekt
Diese Bildergalerie präsentiert eine Auswahl von Eindrücken während der Installation.
Antennenmast am Verteilerstandort
Richtfunk Montage auf dem Schornstein
Aufbau eines 7m Mastes
7m Mast nach der Installation
Flachdachmontage mit Flächenständer
provisorischer Schulbau
Flachdachständer mit 80 GHz Richtfunk
Funkturm der DFMG
DigitalPakt Schule 2.0:
Die Finanzierungsgrundlage für die digitale Zukunft
Die Lösung: Dedizierte Richtfunk-WLAN-Infrastruktur als DigitalPakt-Turbo
Der DigitalPakt Schule des Bundes stellt die entscheidende finanzielle Grundlage dar, um die digitale Vernetzung von Schulen in Deutschland zukunftsfähig zu gestalten.
Die bereitgestellten Fördermittel zielen explizit auf den Aufbau oder die Verbesserung der IT-Grundstruktur ab, wozu die schulinterne Verkabelung, Server und insbesondere das schulische WLAN zählen.
Für Schulträger, wie den Kreis Ahrweiler, bedeutet dies eine historische Chance. Da die leitungsgebundene Anbindung (Glasfaser) oftmals verzögert oder aus baulichen Gründen unpraktikabel ist, sind innovative und förderfähige Technologien gefragt. Unsere Richtfunk WLAN-Lösung stellt hierbei eine optimale Synergie dar:
- Förderfähigkeit: Die Anschaffung der notwendigen Hardware - von den Richtfunkstrecken zur Anbindung entlegener Bildungseinrichtungen bis hin zu den Access Points und Controllern für das WLAN - ist im Rahmen des DigitalPakts zuwendungsfähig.
- Anforderungserfüllung: Die Lösung schafft die notwendige Hochverfügbarkeit und Bandbreite für modernes Lehren und Lernen und erfüllt zentrale Auflagen des DigitalPakts, wie die Basis für mobiles Lernen (BYOD) und sichere, DSGVO-konforme Netzwerk-Segmentierung.
Durch die strategische Kombination aus DigitalPakt-Förderung und unserer Richtfunk WLAN für Bildungseinrichtungen-Expertise konnten wir im Kreis Ahrweiler elf Schulen schnell und zukunftssicher vernetzen, lange bevor der Glasfaserausbau abgeschlossen ist.
