Rathaus-Umzug unter Hochdruck – Punktlandung für die digitale Infrastruktur in Mannheim
Die Herausforderung: Bauzeitenplan vs. Funkverbindung
Ein Rathaus-Umzug ist eine logistische Mammutaufgabe, bei der die Kommunikation keine Sekunde ausfallen darf.
In Mannheim kam eine zusätzliche Hürde hinzu:
Die Planung für die Richtfunkanlage begann erst, als der Neubau bereits im vollen Gange war.
Wir mussten die Halterungen für die schweren Antennenträger in die Rohbau-Wände integrieren, noch bevor die Dämmung und Fassade angebracht wurden.
Ein klassisches „Jetzt-oder-nie“-Szenario unter extremem Zeitdruck

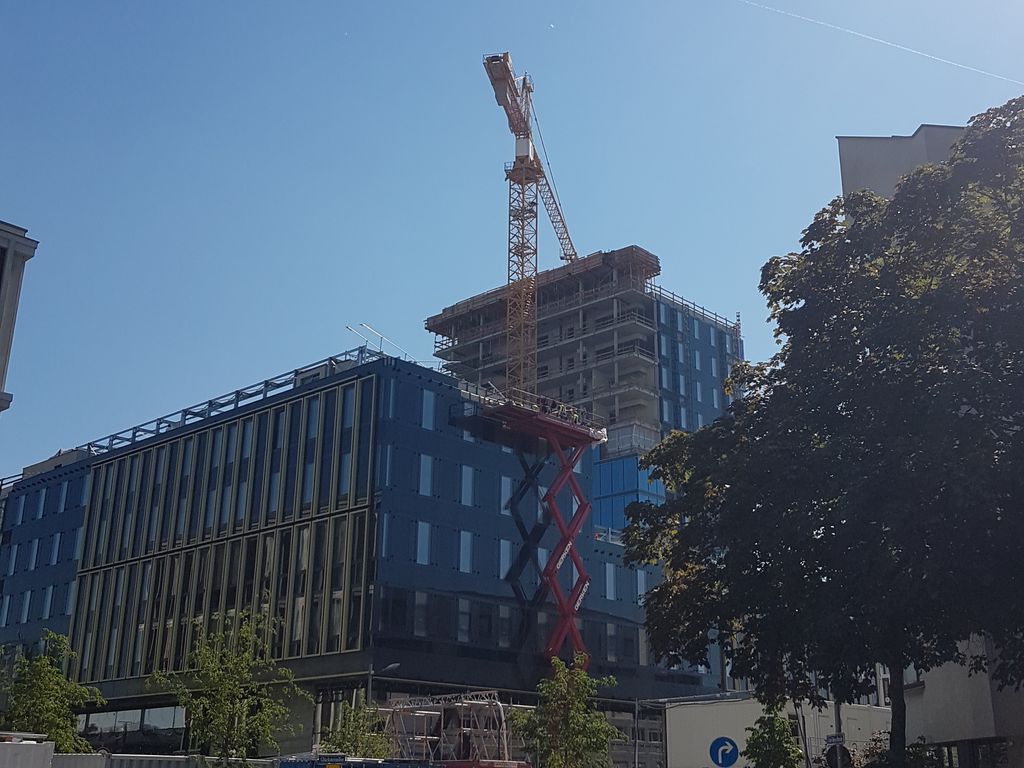

Montage Stahlbau + 2 Richtfunkantennen
Präzision im Zeitraffer
Wir haben uns nahtlos in den Bauablauf eingeklinkt.
Während die oberen Stockwerke noch im Rohbau standen, haben wir die Positionen per 3D-Simulation und Zoomkamera-Check (LOS-Check) fixiert.
Unsere Techniker montierten die Spezialhalterungen direkt in die Wandkonstruktion, unmittelbar bevor die Dämmung erfolgte.
So wurde die Funkinfrastruktur ein integraler Bestandteil des Gebäudes, ohne die anderen Gewerke zu behindern.
- ✔ Nahtlose Integration: Erfolgreiche Montage während der laufenden Rohbauphase ohne Verzögerung der Dämmarbeiten.
- ✔ Zukunftssicherheit: Problemlose Aufrüstung auf Multiband-Technologie nach einem Jahr, um den gestiegenen Bandbreitenbedarf der Feuerwehr zu decken.
- ✔ Alles aus einer Hand: Statik, Konstruktion und Montage des spezialisierten Antennenträgers direkt durch TWS.
- ✔ Maximale Kapazität: Stabiles Backbone-Netzwerk für die gesamte Kommunalverwaltung.
Der IT-Leiter der Stadt Mannheim kann ruhig schlafen: Das neue Rathaus ist digital fest verankert.
Durch die vorausschauende Montage der Halterungen sind auch zukünftige Upgrades jederzeit möglich, ohne die Fassade erneut öffnen zu müssen.
Ein mitwachsendes System für eine wachsende Stadt.
Daniel Weber
Vertriebsleiter
Regionale Expertise für Baden-Württemberg und Hessen
Wir realisieren hochverfügbare Richtfunk-Lösungen in der gesamten Metropolregion Rhein-Neckar, unter anderem in Mannheim, Heidelberg, Ludwigshafen, Viernheim und Weinheim. Als Spezialist für die öffentliche Hand verstehen wir die komplexen Anforderungen an Sicherheit und Bauzeitenpläne in urbanen Räumen.
Kontaktieren Sie uns für Ihre individuelle Standortvernetzung in der Rhein-Neckar-Region – wir planen und bauen Ihre Infrastruktur passgenau zum Projektfortschritt.
TWS-Expertise: Wenn der Kran noch steht, sind wir da
Projekte auf Neubauten erfordern eine enge Abstimmung mit Architekten und Bauleitern.
Da wir Statik und Konstruktion im eigenen Haus erledigen, können wir innerhalb weniger Tage auf Änderungen im Bauplan reagieren.
Wir nutzen die vorhandene Infrastruktur (Baukräne, Gerüste) effizient aus, um Kosten und Zeit für unsere Kunden zu sparen.
Planungssicherheit trifft auf Stahlbau-Know-how.
Die Projekt Geschichte im Detail
Der Aufbau einer Richtfunkanlage auf einem Neubau, wie dem Rathaus in Mannheim, stellte uns vor eine besondere Herausforderung.
Denn die Planung und Beauftragung erfolgten erst während der laufenden Bauphase.
Die nahtlose Integration der Funkinfrastruktur in den engen Zeitplan erforderte höchste Präzision. So konnten die Arbeiten der Hauptbaugewerke nicht behindert werden.
1. Besichtigung und LOS-Check

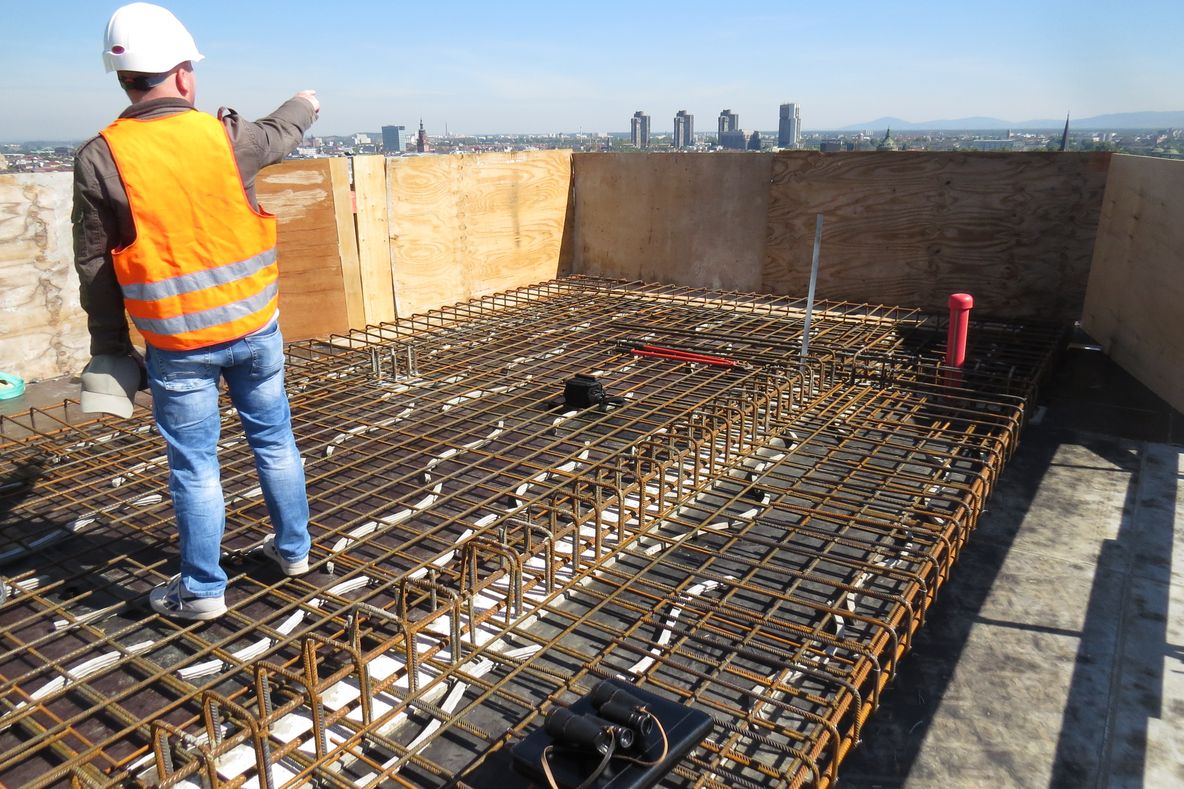

Unsere Arbeit begann mit einer Besichtigung der Baustelle. Da die oberen Etagen noch im Rohbau waren und die oberste Decke erst gegossen werden sollte, mussten wir die zukünftige Position des Antennenträgers präzise bestimmen.
Der LOS-Check (Line of Sight), also die Überprüfung der direkten Sichtverbindung zu den Gegenstellen, wurde vorab mithilfe von 3D-Daten simuliert und vor Ort mit einer Zoomkamera überprüft.
Dies war entscheidend, um die optimale Position zu finden, bevor die eigentlichen Bauarbeiten an Dach und Fassade begannen.
2. Eilige Montage der Halterungen
Eine der größten Herausforderungen war die enge Abstimmung mit dem Bauablauf.
Da die Arbeiten an der Wanddämmung unmittelbar bevorstanden, mussten die Halterungen für den späteren Antennenträger kurzfristig montiert werden.
Hier war höchste Effizienz gefragt. Unser Team schaffte es, die speziellen Halterungen so zu befestigen, dass sie später den schweren Antennenträger tragen konnten, ohne die bereits geplanten Dämmarbeiten zu verzögern.
3. Konstruktion und Montage des Antennenträgers
Nachdem die Halterungen in der Wandkonstruktion verankert waren, fertigten wir den Antennenträger an.
Dieser wurde speziell für die Anforderungen des Standorts und die benötigten Richtfunkstrecken konstruiert, wobei die Konstruktionsplanung und Statik aus unserem eigenen Haus stammen.

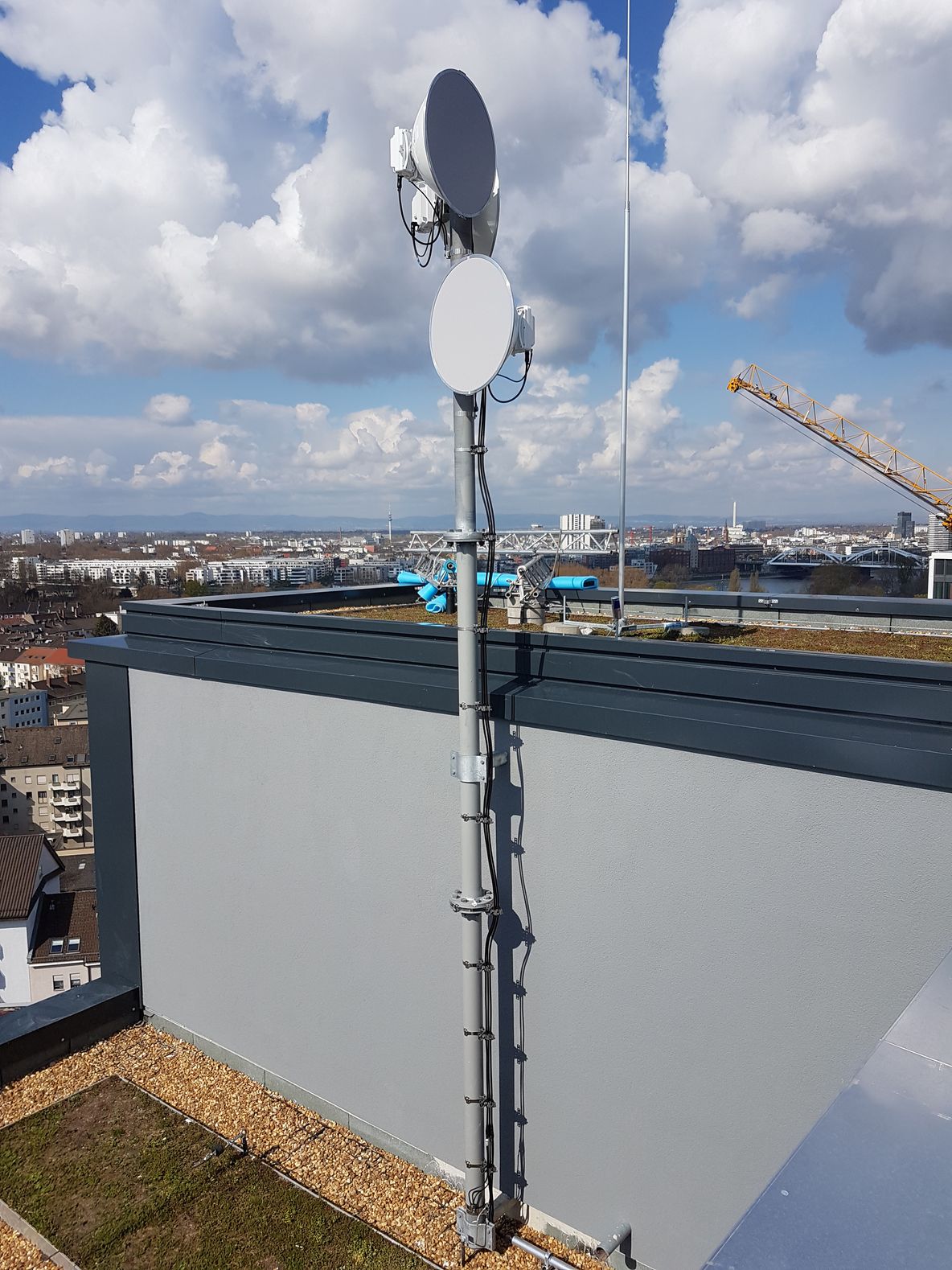

Bei der finalen Montage nutzten wir die vorhandene Infrastruktur der Baustelle, um den Antennenmast sicher auf dem Dach zu positionieren und auf den vorbereiteten Halterungen zu installieren.
4. Inbetriebnahme der Richtfunkverbindungen
Nachdem der Antennenmast installiert war, konnten wir die Richtfunkverbindungen montieren und in Betrieb nehmen.
Die Richtfunkantennen wurden am Mast befestigt und millimetergenau auf die jeweiligen Gegenstellen ausgerichtet.
Anschließend wurden die Kabel verlegt und die Systeme konfiguriert.
Nach erfolgreichen Tests und der Sicherstellung der vollen Kapazität und Stabilität der Verbindungen konnten wir das Projekt erfolgreich abschließen und dem Kunden eine zuverlässige drahtlose Kommunikationslösung übergeben.
5. Upgrade auf höhe Bandbreite
Ein Jahr nach der Inbetriebnahme zeigte sich, dass die Kapazität einer ursprünglichen Richtfunkstrecke nicht mehr ausreichte.
Insbesondere die Feuerwehr als Endstelle hatte stark gestiegene Anforderungen an die Bandbreite. Um den wachsenden Datenverkehr zu bewältigen, wurde die Entscheidung getroffen, das System auf eine Multiband-Lösung aufzurüsten.
Diese Technologie kombiniert die Stärken von zwei Frequenzbändern, um die Kapazität und Stabilität zu maximieren.
Wir haben einen Richtfunklink gegen ein Multiband-Richtfunksystem ausgetauscht.
Diese Multiband-Strecke ermöglichte nicht nur eine erhebliche Kapazitätserhöhung, sondern bot auch eine erhöhte Ausfallsicherheit.
Multiband-Richtfunk: Hohe Kapazität und mehr Reichweite
Multiband-Richtfunk ist die ideale Lösung für anspruchsvolle Funkstrecken. Durch die Kombination verschiedener Frequenzbänder ermöglicht diese Technologie nicht nur erheblich höhere Datenraten, sondern auch eine gesteigerte Stabilität und Reichweite.
Möchten Sie im Detail erfahren, wie Multiband-Technologie funktioniert? Besuchen Sie unsere Spezialseite zum Thema und tauchen Sie tiefer in die Welt der drahtlosen Kommunikation ein.
10 GBit/s bis 10 km
Projektzusammenfassung:
Umzug von 3 Richtfunkstrecken
- Stahlbauplanung mit Statik
- Stahlbaumontage
- Antennenmontage
- Kabelverlegung
- Rackmontage
- Inbetriebnahme
- Projektmanagent
- LOS Check
- Bestimmung der optimalen Mastposition
- Installation von einer USV (unterbrechungsfreie Stromversorung) für die Richtfunkgeräte
Richtfunk:
- 18 + 80 GHz, 5,38 km, 10 GBit/s
- 18 GHz, 7,56 km, 505 MBit/s
- 18 GHz, 10,13 km , 505 MBit/s
