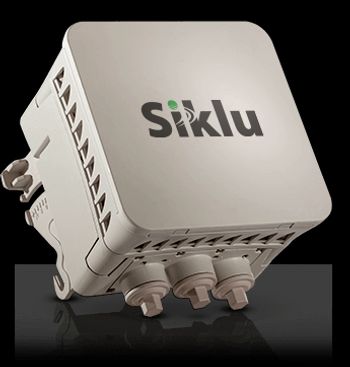

Siklu EH-600TX
Das weltweit kleinste Richtfunksystem im lizenzfreien 60 GHz Bereich.
Das Richtfunksystem EH-600TX ermöglicht Punkt-zu-Punkt Verbindungen bis zu 500 Mbit/s Full-Duplex.
Bei die Installation wird lediglich ein LAN-Kabel für die Daten- und Stromversorgung benötigt : PoE - Power over Ethernet.
Durch die leistungsstarke PoE-Out Funktion können Endgeräte wie z.B. Überwachungskameras direkt angeschlossen werden.
Features:
- ✓ 500 MBit/s Full-Duplex Datendurchsatz
- ✓ Lizenzfrei (4 Kanäle)
- ✓ symetrisches oder asymetrisches Bandbreite
- ✓ integrierte Antenne (35 dBi)
- ✓ AES Datenverschlüsselung
- ✓ 2x RJ-45, PoE
Bildergalerie unserer Projekte
Diese Bildergalerie präsentiert eine Auswahl erfolgreich realisierter Projekte, in denen unser leistungsstarkes Siklu EH-600 System eine zentrale Rolle spielt.

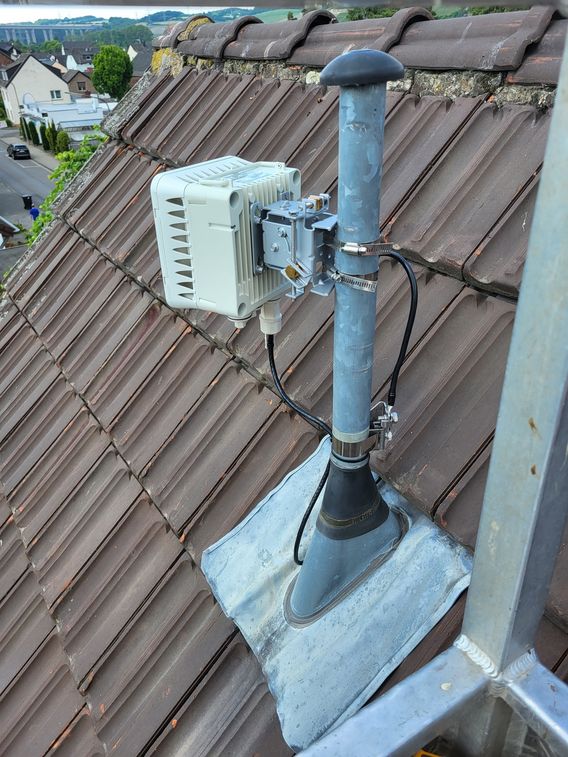

Siklu EH-600TX Dachmontage

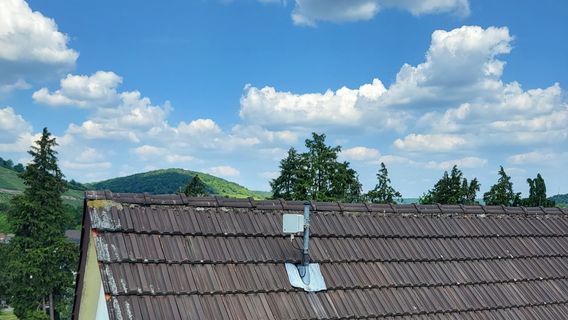

Richtfunkinstallation auf einem Spitzdach

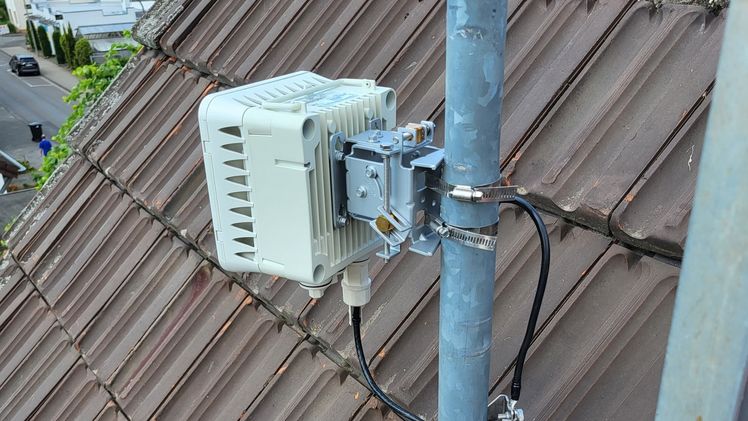

16 cm Antenne, 300 m, 500 Mit/s

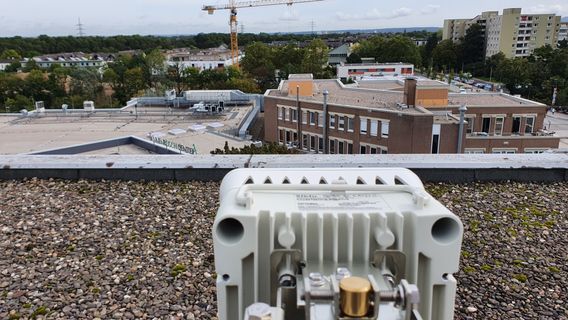

Standortvernetzung einer Schule

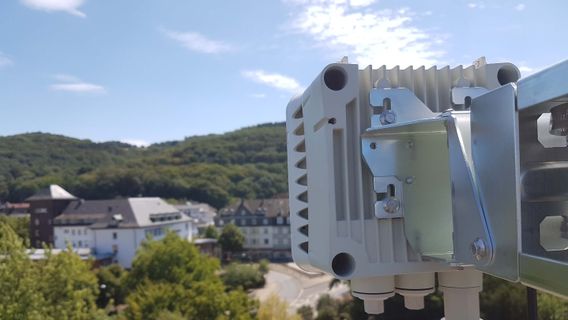

temporäre Richtfunkinstallation im Stadtumfeld

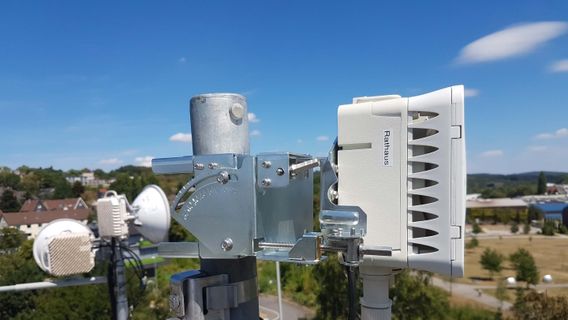

Standortvernetzung zwischen zwei Schulgebäuden

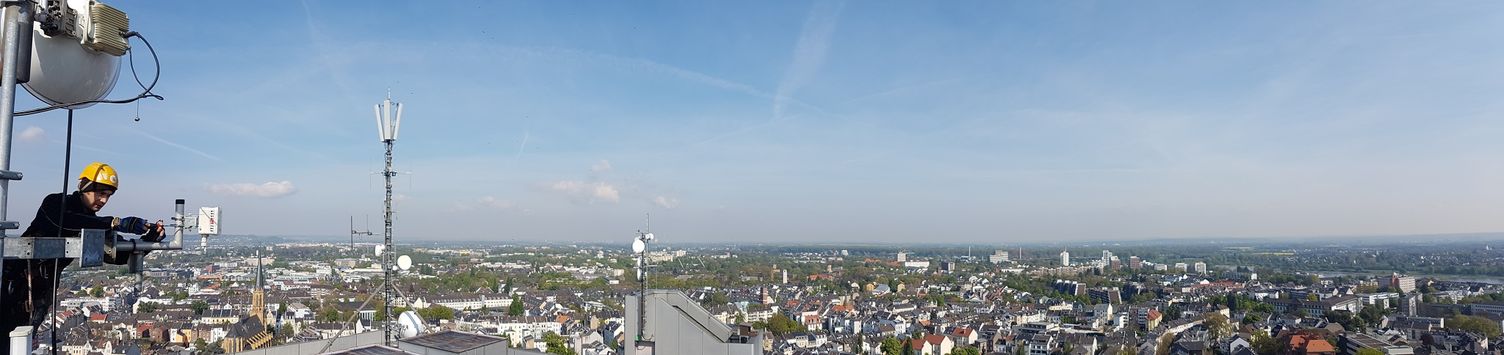

Montage einer Siklu EH-600 TX
Leistungsmerkmale
Richtfunk Features
V-Band (60 GHz)
- 500 MBit/s
- Lizenzfrei - 4 überlappungsfreie Kanäle
- Adaptive Modulation: QPSK-1, QPSK-2, QPSK-3, QAM16, QAM64
- Sendeart: TDD - TimeDevisionDuplex
- symmetrische oder asymmetrische Datenübertragung:
- 50/50 % - 500 Mbits / 500 Mbit/s
- 75/25 % - 750 Mbits / 250 Mbits/s
- 90/10 % - 900 Mbits/ 100 Mbits/s
Antennenoptionen
- 16 cm (integriert) : 36 dBi = 500 m
- 31 cm : 43 dBi = 900 m
- 61 cm : 48 dBi = 1,2 km
Carrier Ethernet Features
- 802.1d Transparent Bridging
- 802.1q - VLAN
- 802.1ad - Q-in-Q (Provider Bridge)
- QoS, traffic shaping und policing)
- MEF 9, 14 und 21 kompatibel
- Ethernet OAM und CFM (802.1ag, 802.3ah, Y.1731)
- Topologie: Ring, Daisy-Chain, Mesh
- Ethernet Ring Protection
- Jumbo Frames bis zu 16k
- AES 128 / 256 Bit Verschlüsselung
Elektrische und Mechanische Daten
- Arbeitstemperatur : -45 °C bis + 55°C
- Betriebsspannung: - 48 V DC
- Abmessungen: 150 mm (Höhe) x 155 mm (Breite) x 9 mm (Tiefe)
- Gewicht: 1,8 kg
Benutzerschnittstellen
- 3 x 10/100/1000Base-T (RJ45) Ports
Management
- WebGUI
- embedded CLI
- SNMPv2/3
- TACACS+, RADIUS
- integriertet IPERF-Kapazitäts-Tester
Datenblatt

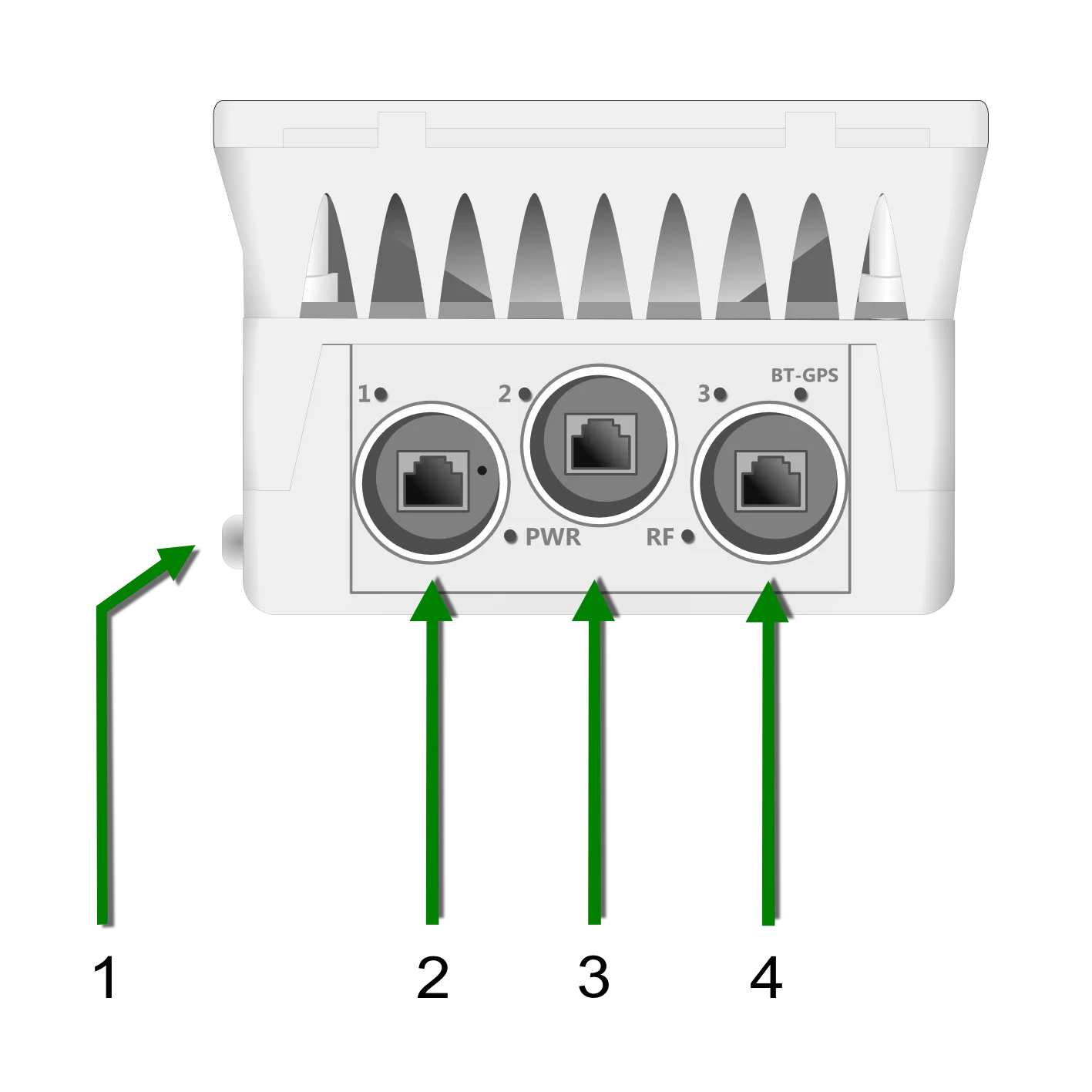

Datenblatt (0,8 MB PDF)Schnittstellen
1. Erdungspunkt
2. Ethernetport 1 (PoE Input)
3. Ethernetport 2 (PoE Out)
4. Ethernetport 3 (PoE Out, Anschlussport zum Ausrichten)
