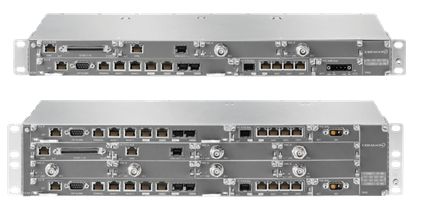

Ceragon IP-20N
Modulares Richtfunksystem
Suchen Sie nach einer leistungsstarken und zuverlässigen Lösung für Ihre drahtlose Backhaul-Infrastruktur? Die Ceragon IP-20N ist die Antwort. Dieses hochmoderne System wurde speziell entwickelt, um den ständig wachsenden Anforderungen an Bandbreite und Zuverlässigkeit in modernen Netzwerken gerecht zu werden.
Die IP-20N bietet herausragende Kapazität und ermöglicht die Übertragung großer Datenmengen über Funk – ideal für Mobilfunknetze, ISPs und private Unternehmen. Dank ihrer flexiblen Einsatzmöglichkeiten lässt sie sich nahtlos in bestehende Infrastrukturen integrieren und passt sich Ihren spezifischen Anforderungen an. Verlassen Sie sich auf höchste Verfügbarkeit und Stabilität, selbst unter anspruchsvollen Bedingungen, um einen reibungslosen Betrieb Ihrer kritischen Dienste zu gewährleisten.
Radio
Die IP-20N - 2RU Version besitzt 8 Universalslots. Diese können mit den Radiokarten (RMC, RIC-D) bestückt werden.
- 4 - 86 GHz
- max. 4096 QAM
- max. 112 Mhz Kanäle
Radio Konfigurationen
- 8 x 2+0
- 4 x 4+0
- 2 x 8+0
- 16 + 0
- LoS 4x4 MIMO
- AFR, ASD
Interfaces
Für die Universalslots sind die TDM-Line Cards geeignet.
Die TCC-Karte ist für den Hauptraffic und als Controller zuständig. Zusätzlich gibt es 2 Slots für Ethernet Line Cards (4xGE, 1x10GB) verfügbar.
- 10 GE
- 1 GE
- STM-1/ OC-3
- E1 /T1
Redundanz Konzept
Die 2 RU-Chassis Version bietet mit den 2 TCC-Karten ein umfangreiches Redundanzkonzept an.
Die Karte hat 6 x 10G SPF+ Ports und 2 1/2.5 GBits Ports mit PoE Ausgang.
Zusätzlich bietet Sie Zugang zum Management und den Alarmports.
Eine Karte ist immer active und eine im Standby Modus. Die Konfiguration liegt auf beiden Karten bereit und kann synchronisiert werden.
Zusätzlich gibt es 2 PDC Karten für die Stromversorgung welche außerdem jeweils doppelte Spannungsversorung anbieten.

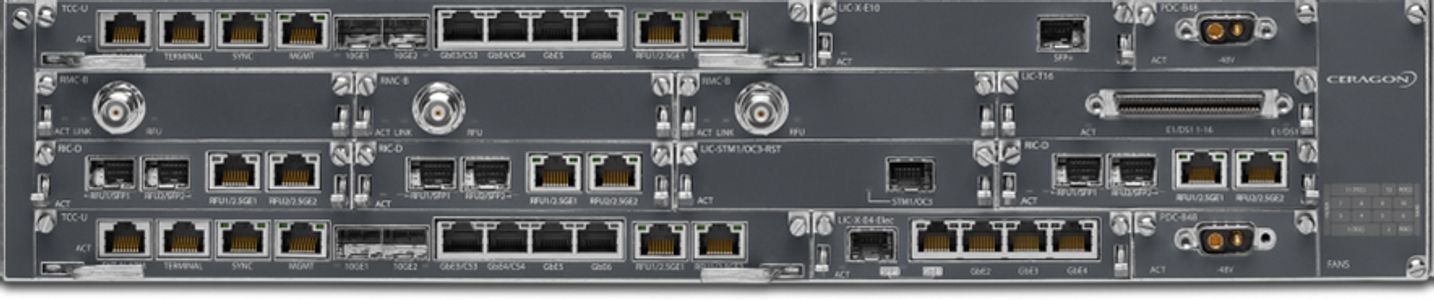

2RU - Chassis

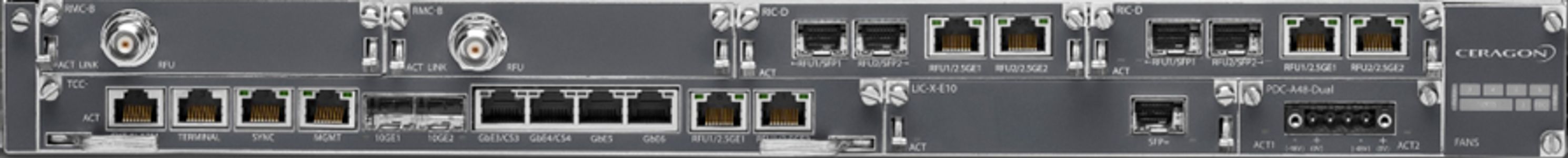

1RU - Chassis
Radio Optionen
Die FibeAir Radios lassen sich in 2 Kategorien unterteilen
RFU Interface Based
Die Outdoor Unit wird per RJ-45 oder Glasfaser Kabel angesteuert.
Dafür wird die RIC-D Karte oder die Radio Ports der TCC-U Karte benötigt.
Geeignet für die Outdoor Units: RFU-D und RFU-D HP
IF Based
Die Verbindung zur Outdoor Unit erfolgt klassisch per RG-8 Kabel.
Benötigt werden die RMC-Karten und die Outdoor Units RFU-C.

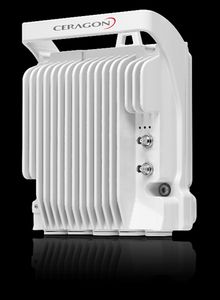

RFU-D
Features
- 112 MHz
- 4096 QAM
- Dual oder Single Core Unit
- ODU - IDU Verbindung per Ethernet Kabel (Cat5e oder Glasfaser)
- IP-20N Node (RIC-D Karte) oder IDU IP-20F wird benötigt
- E-Band oder 6 - 42 GHz
- High Power Version: 4- 11 GHz
- Multi-Core Technologie
- Advanced Frequency Reuse
- Advanced Space Diversity
- 4x4 LoS MIMO
- 1+0 bis 4+0, 1+1, 2+2

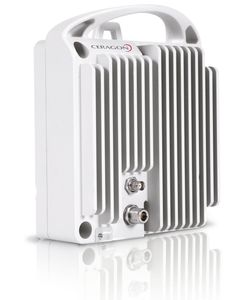

RFU-C
EOL März 2025
Features
- passende zu IP-20G, IP-20GX, IP-20N
- verfügbar in 6 - 42 GHz
- Ethernet Throughput: 535 Mbit/s
- ODU - IDU Verbindung per RG-8 Kabel
- QPSK bis 2048 QAM mit ACM
- bis zu 26 dBm Sendeleistung
- 3,5 - 56 MHz Kanalbandbreite
- direkt Mount oder Remote Mount
- mögliche Konfigurationen: 1+0, 1+1, 2+0, 2+2, 4+0
