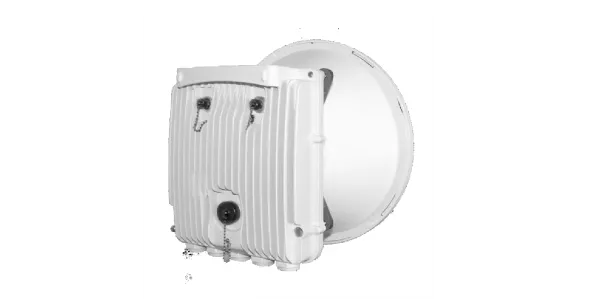

Aviat WTM-4800
E-Band und Multiband-System aus der WTM-4000 Plattform

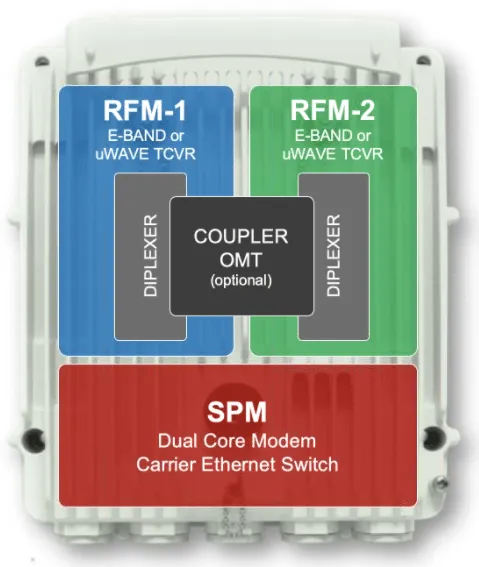

Aviat Networks hat mit der WTM-4000 Platform ein modulares Full-Outdoor-Richtfunksystem entwickelt.
Die WTM-4800 bezeichnet dabei die E-Band Serie. WTM-4100 und WTM-4200 arbeiten mit klassischen Richtfunkfrequenzen zwischen 6 und 42 GHz.
Die WTM-4800 ist in zwei Versionen erhältlich:
- als reines E-Band (als Dual- oder Single Channel)
- als E-Band in Kombination mit einem klassischen Frequenzbereich (als Multiband)
Features:
- ✓ 20 GBit/s Full-Duplex Datendurchsatz
- ✓ Lizenzpflichtig
- ✓ Full-Outdoor
- ✓ Antennengröße 1ft oder 2ft
- ✓ AES Datenverschlüsselung
- ✓ 2x RJ-45, 2x SFP+, PoE oder 48V
Bildergalerie unserer Projekte
Diese Bildergalerie präsentiert eine Auswahl erfolgreich realisierter Projekte, in denen unser leistungsstarkes Aviat WTM-4000 System eine zentrale Rolle spielt.

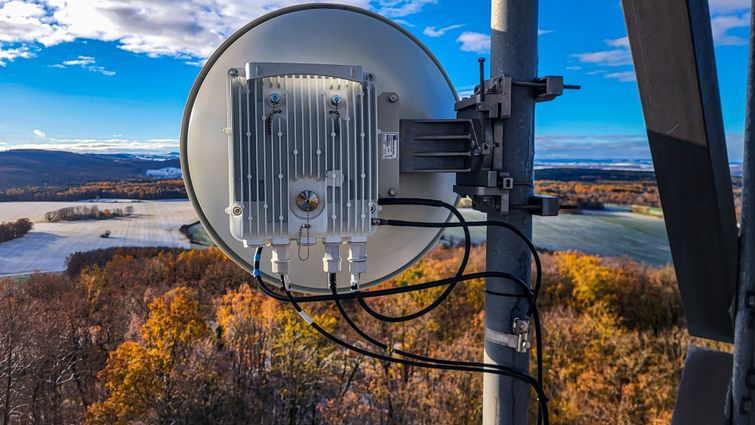

Aviat WTM-4800

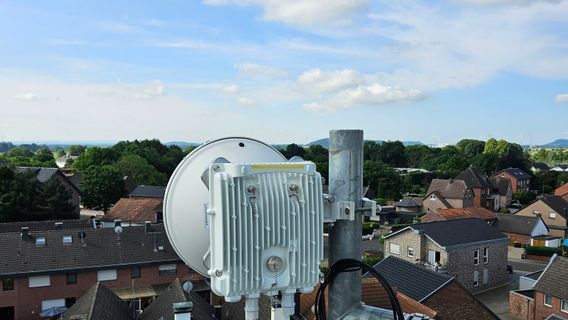

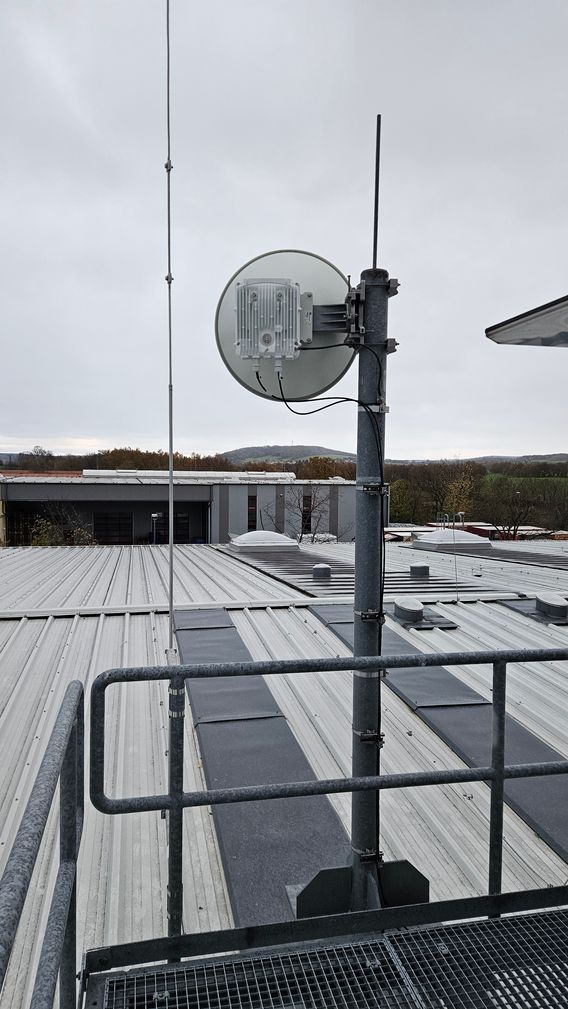

Richtfunkinstallation auf einem Flachdach
60 cm Antenne, 2,2 km, 10 GBit/s

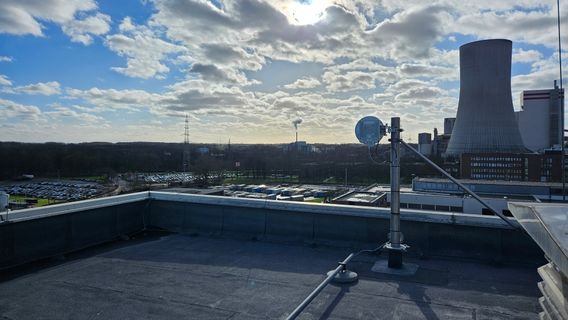

Standortvernetzung eines Kraftwerks
temporäre Richtfunkinstallation im Stadtumfeld

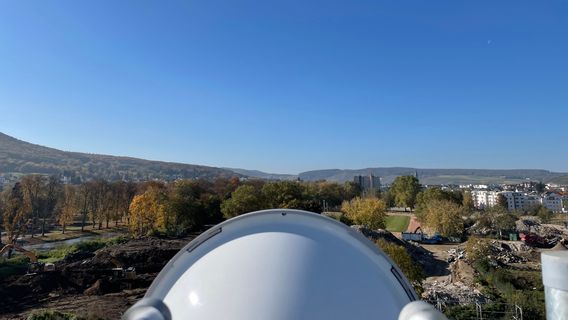

Line-of-Sight Blick
Leistungsmerkmale
Richtfunk Features
E-Band (80 GHz)
- 10 GBit/s (Single Channel)
- 20 GBit/s (Dual Channel)
- 2x 2000 MHz
- bis 3km
- Modulation: QPSK – 256 QAM
Multiband
- 10 GBit/s
- 1 x 2000 MHz + 2 x 112 MHz
- 3 - 8 km
- Modulation (11, 13, 15, 18, 23 GHz): QPSK - 4096 QAM
- Modulation E-Band: QPSK - 256 QAM
Carrier Ethernet Features
- 50 GBit/s non blocking Switch
- QoS: 8 COS, Scheduling, Policing, Strom Control, Shaping
- QoS Mapping: PCP, DSCP, MPLS EXP, H-QoS
- VLAN: IEEE 802.1Q, 802.1ad (Q-in-Q)
- Spanning Tree: Rapid, RSTP, MSTP
- Ethernet OAM: IEEE 802.3ah, IEEE 802.1ag, ITU-T Y.1731
- WRED per Queue, Packet Buffer - 180 Mbyte
- Jumbo Frames bis 9600 bytes
Elektrische und Mechanische Daten
- Arbeitstemperatur : -33 °C bis + 55°C
- Betriebsspannung: - 48 V DC (Connector or PoE)
- Eingangsspannung: -40,5 V bis - 57,5 V DC
- Leistungsaufnahme:
- 65 Watt, Single Channel
- 75 Watt, Multiband
- 100 Watt, Dual Channel
- Abmessungen: 295 mm (Höhe) x 270 mm (Breite)
- 95 mm (Tiefe) - Single Channel
- 125 mm (Tiefe) - Multiband, Dual Channel
- Gewicht:
- 5,7 kg Single Channel
- 7,0 kg Multi-Band
- 7,0 kg Dual-Band
Benutzerschnittstellen
- 2 x 10/100/1000Base-T (RJ45) Ports
- 2 x 10/100/1000Base-X (SFP) Ports
- Management Ports (RJ45, USB Micro B)
- RSSI: Dual Voltmeter Pin
Management
- Konfiguration mit CLI oder Web GUI (CTR Portal)
- Abspeichern oder Wiederherstellen der Konfiguration
- SNMP V2c Telnet, SSH
- In-Band Mangement VLAN

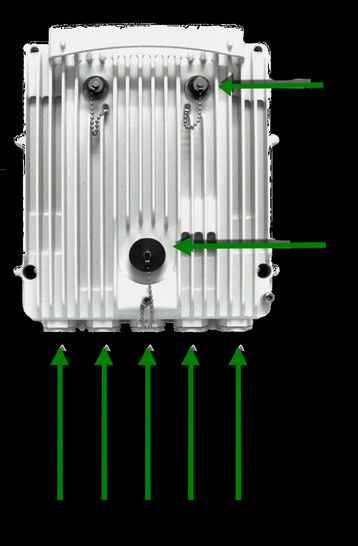

Schnittstellen
1. Interconnect (TNC für MIMO / XPIC)
2. MAINT (USB, RSSI, Reset, WiFi Dongle, Memory Stick)
3. 10GBASE-X (SFP+)
4. 1GBASE-T (RJ-45)
5. 1GBASE-T (RJ-45) mit PoE
6. Stromanschluss (+24 / -48 DC)
