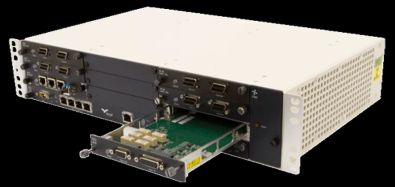

Aviat Eclipse
Seit einem Jahrzehnt liefert Eclipse unübertroffene Verfügbarkeit für Ihre kritischsten Dienste.
Hybrid-Design (Native TDM & IP)
Aviat Eclipse: Die Plattform für native TDM-Migration und maximale Sicherheit.
Viele unternehmenskritische Anwendungen, insbesondere in der öffentlichen Sicherheit und in Versorgungsnetzen, benötigen nach wie vor die native Unterstützung herkömmlicher E1-, STM1-Verkehrsschnittstellen. Die Eclipse-Plattform ist speziell dafür konzipiert, diese Altsysteme parallel zu unterstützen und gleichzeitig die schrittweise Umstellung auf Hochgeschwindigkeits-Ethernet zu ermöglichen.
Eclipse erfüllt diese strengen Anforderungen, indem es hoch belastbare Konfigurationen mit redundanter Hardware und umfassendem Pfadschutz bietet. Ebenso wichtig ist die hohe Sicherheit der Plattform gegen unbefugten physischen oder elektronischen Zugriff oder Lauschangriffe, die in kritischen Infrastrukturen unerlässlich ist.
Features:
- ✓ 1 RU oder 2 RU Intelligent Node Unit (INU oder INUe)
- ✓ für traditionelle Split-Mount Configuration
- ✓ Modulare, erweiterbare Indoor Unit
- ✓ Mehrere Protection Mechanismen
- ✓ Hybrid TDM + IP
- ✓ Carrier-grade Ethernet Switch
- ✓ Hohe Sicherheitsfeatures (Payload Encryption..)
Bildergalerie unserer Eclipse Projekte
Diese Bildergalerie präsentiert eine Auswahl erfolgreich realisierter Projekte, in denen unser leistungsstarkes Aviat Eclipse System eine zentrale Rolle spielt.

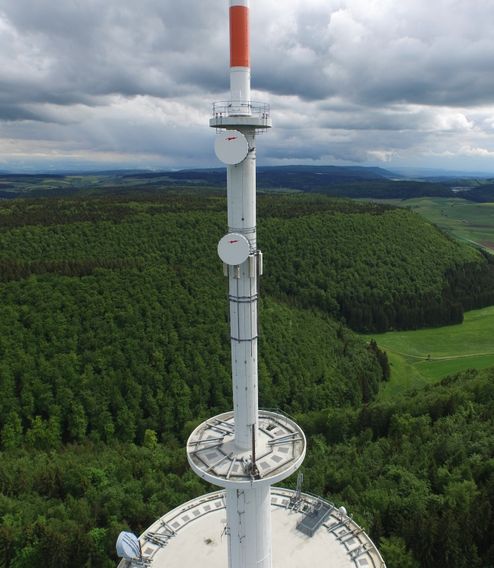

Richtfunk Space Diversity Installation mit Eclipse Indoorunit

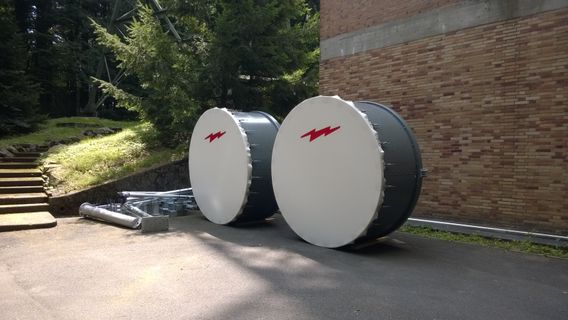

1.8m Richtfunk Antennen bereit zur Turmmontage

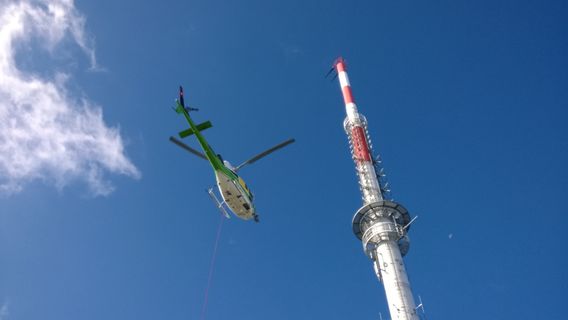

Richtfunkantennentransport per Helikopter

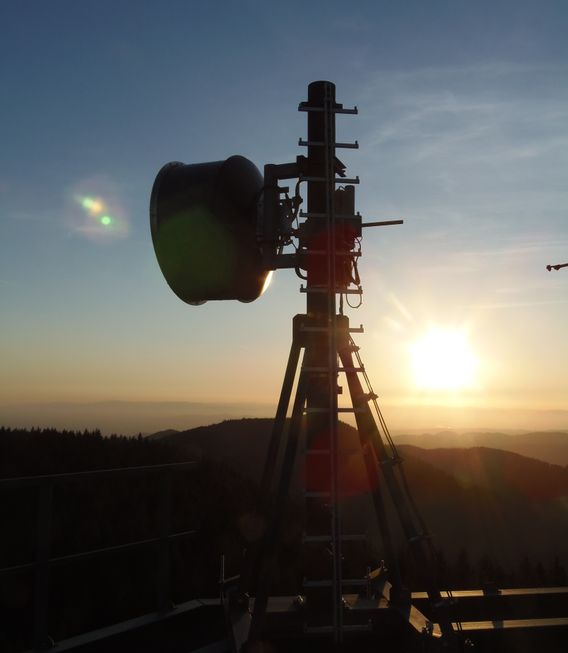

Richtfunkantenne im Sonnenuntergang

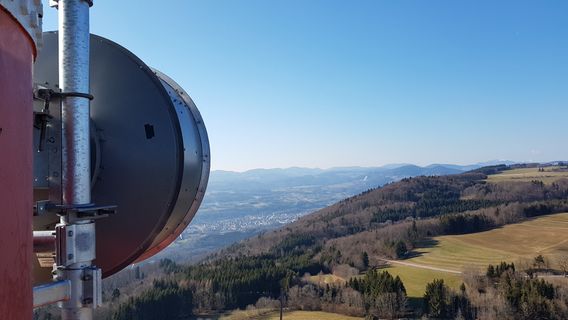

Richtfunkantennen Landschaftsblick über die Berge der Schweiz

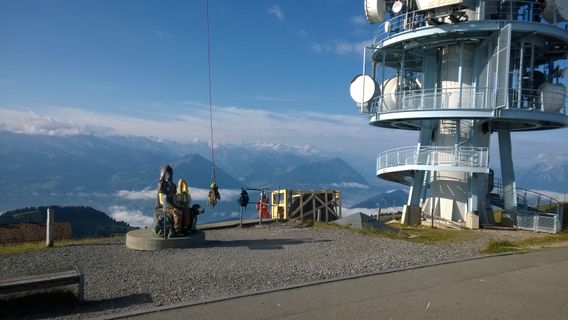

Materialtransport der Richtfunkantennen per Hubschrauber auf Bergipfel
Leistungsmerkmale
Richtfunk Features
- bis zu 6 Radios in 2 RU - Unit
- QPSK - 4096 QAM ACM
- Co-Channel Operation mit XPIC
- 8 - 679 MBit/s pro Link / 4.07 GBit/s pro Unit
- Payload Encryption (AES-128/192/256)
Carrier Ethernet Features
User Ports / DAC Karte:
- 3 x 10/100/1000 BaseT
- 1 x 2500 BaseT Electrical
- 2 x SFP Optical / Electrical
- max FrameSize: 10000 bytes
- 802.1Q, 802.1ad (Q-in-Q)
- Flow Control (IEEE 802.3x)
- Link Aggregation: 802.1AX LAG, L1LA
TDM Specifications
Interfaces pro Data Acces Card (DAC)
- 16 x 2048 MBit/s (E1)
Management
- Konfiguration mit CLI oder Software (Eclipse Portal)
- Abspeichern oder Wiederherstellen der Konfiguration
- Admin Script Loading (CLI Kommandos)
- SNMP V2c, V3
- RMON1, RMON2, and port mirroring
- RADIUS client
- Aviat ProVisionBU EMS
Elektrische und Mechanische Daten
- Arbeitstemperatur : -10 °C bis + 65°C
- Betriebsspannung: - 48 V DC
- Eingangsspannung: -40,5 V bis - 60 V DC
- Abmessungen: 1HE / 2HE 19 Zoll
Die Evolution Ihres Netzwerks: Nahtlose Migration zu CTR und WTM
Ihre langjährige Investition in die Aviat Eclipse-Plattform bildet ein robustes Fundament.
Wir wissen, dass ein vollständiger Austausch keine Option ist.
Deshalb bieten die neueren Plattformen - der CTR (Cell Site Router) und die WTM (All-Outdoor Radios) - keine Revolution, sondern eine nahtlose Evolution, die Ihre Eclipse-Komponenten optimal integriert.
Übergangsszenarien für zukunftssicheres Backhaul:
1. Eclipse + CTR-Integration (Die Intelligente Brücke)
Der Aviat CTR (z. B. CTR 8300) ist der logische nächste Schritt für Ihre zentralen Standorte.
Durch die Kombination von Eclipse und CTR fügen Sie Ihrem bestehenden Hybrid-Netzwerk fortschrittliche Layer-3-IP/MPLS-Intelligenz hinzu.
Sie behalten die bewährte Native-TDM-Fähigkeit von Eclipse für ältere Dienste bei, während der CTR die End-to-End-IP-Leistung und -Automatisierung für neue 4G- und 5G-Dienste liefert.
Die Integration erfolgt modular und schrittweise.
2. Eclipse + WTM-Erweiterung (Die Kapazitätssteigerung)
Nutzen Sie die hochkapazitiven WTM (Wireless Transport Manager) All-Outdoor-Unit an Ihren Edge-Standorten.
Diese platz- und kostensparenden Einheiten können über die Ethernet-Schnittstellen Ihrer bestehenden Eclipse INU/INUe angebunden werden.
So profitieren Sie sofort von extrem hohen Durchsatzraten (bis zu 2,5 GBit/s und mehr) und der einfachen All-Outdoor-Architektur, während Sie die vertraute Eclipse-Einheit als zentrales Management-Gateway beibehalten.
Ihr Vorteil: Investitionsschutz und niedrigere TCO
Diese Migrationspfade schützen Ihre bestehende Hardware-Investition und senken gleichzeitig die Gesamtbetriebskosten (TCO), da Sie die bewährte Netzwerktopologie und das Management-System von Aviat weiter nutzen.
Sie entscheiden über das Tempo der Migration - ohne sofortigen Zwang zur Abschaltung Ihrer kritischen TDM-Dienste.
Eclipse / CTR / WTM - Die Unterschiede
Eclipse (TDM-Hybrid Meister)
Der Champion, wenn es darum geht, TDM-Dienste (E1/STM1) nativ über Mikrowelle zu übertragen, während gleichzeitig Carrier Ethernet angeboten wird. Es ist das flexibelste modulare System für Hybridnetze.
CTR 8300 (Kompakter Router)
Die moderne All-IP/MPLS-Lösung für kleine, platzbeschränkte oder geräuschempfindliche Standorte. Es integriert einen vollwertigen Router in einem ultra-kompakten, lüfterlosen Format. Es hat weniger Schnittstellen als der 8540.
CTR 8540 (Aggregations-Router)
Die High-Density-Lösung für zentrale Standorte. Es kombiniert die höchste Anzahl an Funk-Carriern (bis zu 8) und Router-Schnittstellen in einem 1RU-Chassis. Es ist der dedizierte "Microwave Router" für das Backbone und Aggregations-Hubs.
WTM-4000
Die zukunftssichere, All-IP-Architektur für maximale Kapazität und minimalen Platzbedarf am Standort. Perfekt für den Aufbau neuer, hochkapazitiver Backhaul-Links.
