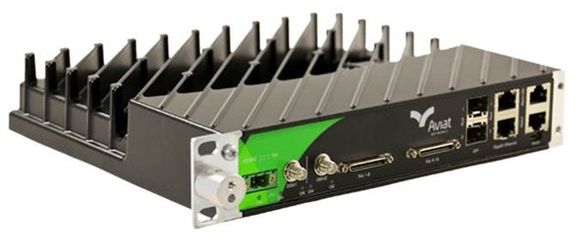

Aviat CTR-8300
Die Indoorunit CTR-8300 vereint Richtfunkeinheit, Ethernet Switch und IP/MPLS Router in einem Gerät.
Das kompromisslose Design des Aviat CTR-8300 demonstriert den aktuellen Stand der Technik im Bereich Richtfunkhardware. Das ultrakompakte Format (1 HE hoch, ½ HE breit) und die passive Kühlung ermöglichen einen flexiblen und geräuschlosen Einsatz, ideal für platzbeschränkte Repeaterstandorte oder sogar Büroumgebungen.
Trotz seiner geringen Größe integriert das CTR-8300 zwei konfigurierbare Richtfunklinks, unterstützt die Übertragung von IP- und TDM-Verkehr und vereint Ethernet-Switch- sowie IP/MPLS-Router-Funktionalität.
Die Speicherung von Software und Lizenzen auf SD-Karte vereinfacht zudem einen schnellen Hardwareaustausch.
Features:
- ✓ 1 GBit/s Full-Duplex Datendurchsatz
- ✓ Lizenzpflichtig
- ✓ Split-Mount Aufbau
- ✓ Antennengröße 1ft - 8ft (2,4m)
- ✓ AES Datenverschlüsselung
- ✓ L3- Router
- ✓ 2x RJ-45, 2x SFP+, Poe oder 48V

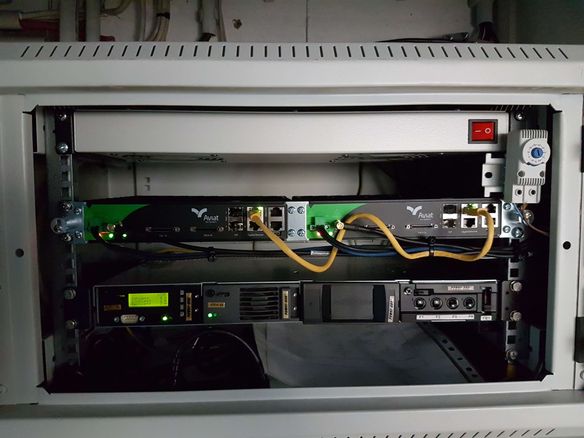

Bildergalerie unserer CTR-8300 Projekte
Diese Bildergalerie präsentiert eine Auswahl erfolgreich realisierter Projekte, in denen unser leistungsstarkes Aviat CTR-8300 System eine zentrale Rolle spielt.

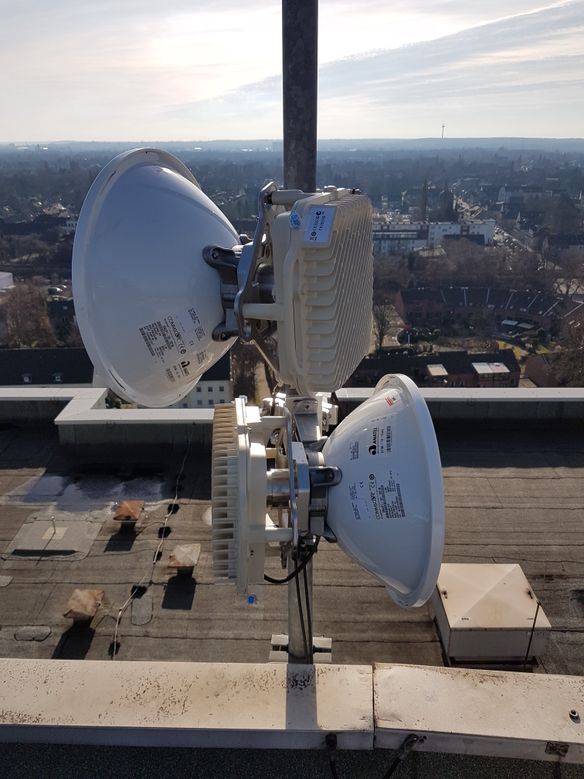

CTR 8300 mit ODUv2 auf einem Wasserturm
Low Latency Projekt
Antenne in 120m Höhe

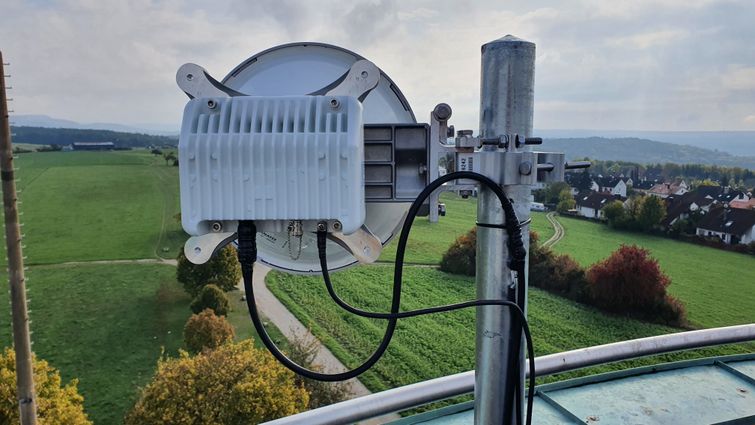

Aviat CTR8300 mit 60cm Antenne. 5 km, 500 MBit/s.

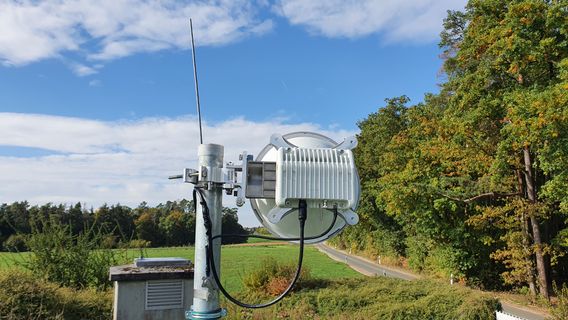

Aviat CTR-8300 Link mit 30 cm Antenne. 500 MBit/s

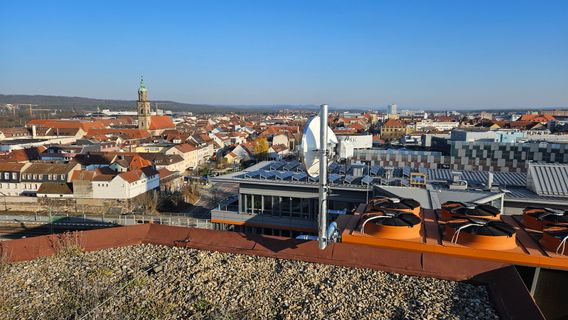

Stadtlink 3 km - 500 MBit/s
Leistungsmerkmale
Richtfunk Features
Die CTR-8300 gibt es in zwei Hardwareversionen:
- CTR-8311 - 1 Radio
- CTR-8312 - 2 Radio
Dadurch sind folgende Konfigurationen möglich:
1+0, 1+1, 2+0
- 6 - 42 GHz
- QPSK - 1024 QAM
- XPIC
- max. Datenrate pro Antenne = 1 GBit/s
Carrier Ethernet Features
- Multi-QoS, Policing, Storm Control, Scheduling, Shaping
- QoS: 8 COS, Scheduling, Policing, Storm Control, Shaping
- QoS Codierung nach Priority Code Point (PCP - 802.1p), DSCP und IP TOS (Type of Service)
- VLANs (IEEE 802.1q) und Q-in-Q (IEEE 802.1ad)
- Rapid und multiple spanning tree protocols (RSTP, MSTP)
- L2 Link Aggregation (802.1AX)
- Ethernet Ring Protection (G.8032v2)
- Ethernet Linear Protection Switching (G.8031)
- Ethernet OAM
- 802.1ag / Y.1731 CC, LB & LT
- 802.3ah ETH-AIS & ETH-RD
- Y.1731 PM
IP / MPLS Features
- IPv4 and IPv6
- Unicast und multicast routing
- OSPF, IS-IS, BGP
- Label Distribution Protocol (LDP)
- RSVP-TE2
- L2VPN services
- Virtual Private LAN Service (VPLS)
- Virtual private wire service (VPWS)
- MPLS Fast Re-route (FRR)
- 1:N facility backup with Link protection
- MPLS-TP1
Benutzerschnittstellen
- 2 x 10/100/1000Base-T (RJ45) Ports
- 2 x 10/100/1000Base-X (SFP) Ports
- Single Mode LX (1310 nm)
- Single Mode ZX (1550 nm)
- Multimode SX (850 nm)
- 1000Base-T (RJ 45)
- 16 T1/E1 Ports (2 x 8 HDR Connector)
- Management Ports (RJ45, USB Micro B)
- I/O Alarm Kontakte (RJ45)
Management
- Konfiguration mit CLI oder Web GUI (CTR Portal)
- Abspeichern oder Wiederherstellen der Konfiguration
- Admin Script Loading (CLI Kommandos)
- SNMP V1, V2, V3
- RMON1, RMON2, and port mirroring
- RADIUS client
- Aviat ProVisionBU EMS
Elektrische und Mechanische Daten
- Arbeitstemperatur : -10 °C bis + 65°C
- Betriebsspannung: - 48 V DC
- Eingangsspannung: -40,5 V bis - 60 V DC
- Leistungsaufnahme: < 30 W
- Abmessungen: 43 mm (Höhe) x 224 mm (Breite) x 200 mm (Tiefe)
- Gewicht: 1,9 kg

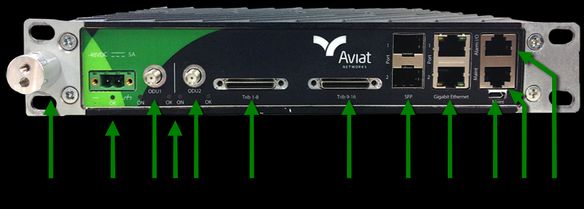

Schnittstellen
1. Befestigungsadapter mit Erdungspunkt
2. Spannungsversorgung - 48V (Phoenix 2-Pin Typ)
3. SMA-Anschluss für Outdoorunits
4. Status LED
5. 16 x E1 - Anschluss aufgeteilt auf 2 Ports
6. 2 x SFP+ Ports
7. 2 x RJ-45 Port 10/100/1000
8. USB Management Port
9. Console Port
10. I/O Alarm Port
